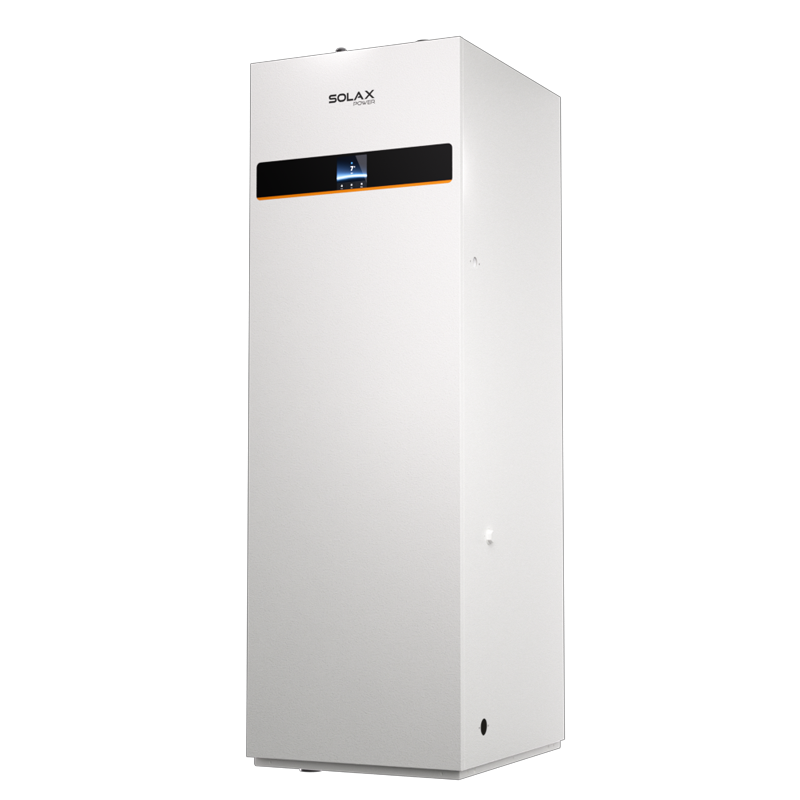

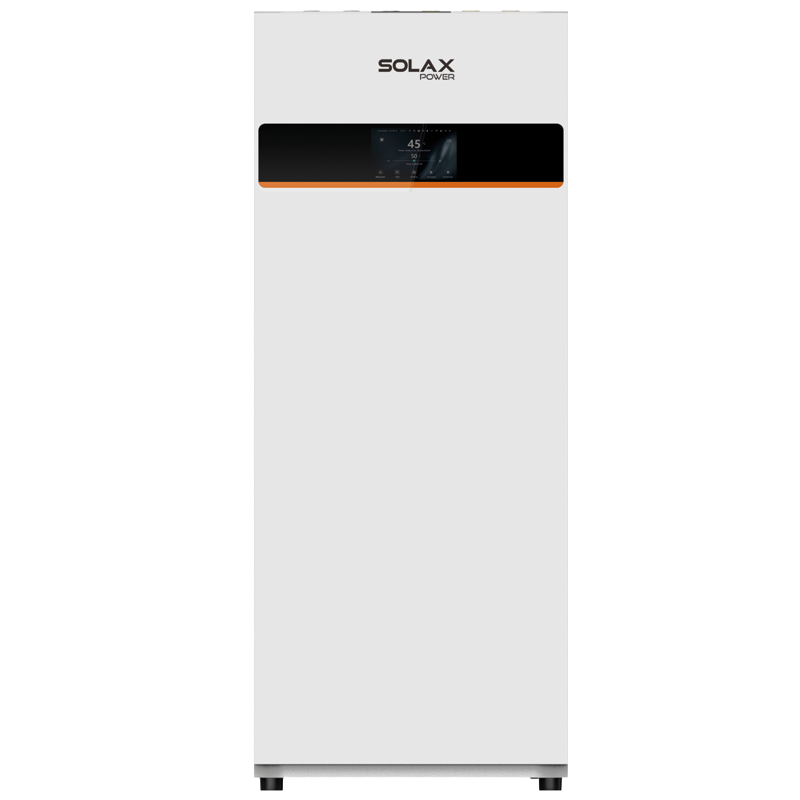

Unidad Hidráulica Integrada STN1-C03 / STN3-C03
La Unidad Hidráulica Integrada STN1-C03 / STN3-C03 reúne en una única unidad los principales componentes hidráulicos y de control, incorporando un depósito de 190 litros para agua caliente sanitaria (ACS). Está diseñada para nuevas instalaciones o viviendas que necesitan ampliar su capacidad de almacenamiento de agua caliente.
Integra electrónica de control, pantalla táctil de alta resolución de 4 pulgadas, calentador de respaldo y depósitos de expansión independientes para ACS y calefacción. También incorpora una bomba de circulación para el depósito de agua caliente sanitaria y una válvula de retención, centralizando los principales elementos del sistema en un único equipo.
La gama está disponible en dos versiones eléctricas, para adaptarse a las características de cada instalación: la STN1-C03 monofásica, con alimentación de 220–240 V, y la STN3-C03 trifásica, con alimentación de 380–415 V. Ambas comparten los mismos componentes principales, capacidad de almacenamiento, dimensiones y prestaciones acústicas.
Su diseño integrado y la conectividad mediante WiFi, Ethernet y RS485 facilitan el control y la comunicación con el sistema.
Características técnicas
| Característica | STN1-C03 | STN3-C03 |
|---|---|---|
| Alimentación eléctrica | 220–240 V monofásica | 380–415 V trifásica |
| Frecuencia | 50 Hz | 50 Hz |
| Corriente nominal | 52,3 A | 17,5 A |
| Calentador de respaldo | 3 + 6 kW | 3 + 6 kW |
| Depósito de ACS | 190 litros | 190 litros |
| Depósito de expansión para ACS | 18 litros | 18 litros |
| Depósito de expansión para calefacción | 8 litros | 8 litros |
| Interfaz de usuario | Pantalla táctil de 4 pulgadas | Pantalla táctil de 4 pulgadas |
| Comunicaciones | WiFi / Ethernet / RS485 | WiFi / Ethernet / RS485 |
| Conexiones hidráulicas | G1″ / G1-1/4″ | G1″ / G1-1/4″ |
| Disyuntor recomendado | 80 A | 25 A |
| Nivel de potencia acústica | 33 dB(A) | 33 dB(A) |
| Nivel de presión acústica | 19 dB(A) | 19 dB(A) |
| Tipo de instalación | Sobre suelo | Sobre suelo |
| Dimensiones (an. × al. × pr.) | 595 × 1.875 × 700 mm | 595 × 1.875 × 700 mm |
| Peso en vacío | 186 kg | 186 kg |
Aplicación: la versión STN1-C03 está destinada a instalaciones con alimentación monofásica, mientras que la STN3-C03 se adapta a instalaciones con alimentación trifásica. La elección depende de la configuración eléctrica disponible y de los requisitos de la instalación.
